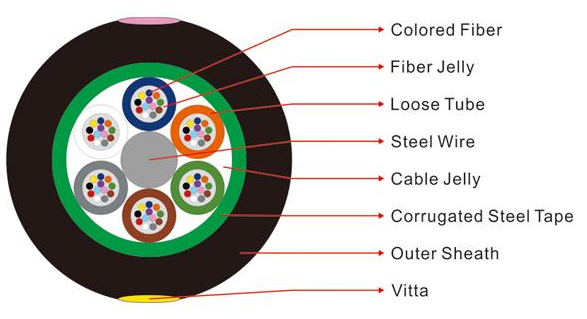

Description The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. The tubes are filled with a water-resistant filling compound. A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. The PSP is longitudinally applied over the cable core, which is filled with the filling compound to protect it from water ingress. The cable is completed with a PE sheath. |
·Characteristics · Good mechanical and temperature performance · High strength looes tube that is hydrolysis resistant · Special tube filling compound ensure a critical protection of fiber · Specially designed compact structure is good at preventing loose tubes from shrinking · Crush resistance and flexibility · PE sheath protects cable from ultraviolet radiation · The following measures are taken to ensure the cable watertight: - Steel wire used as the central strength member - Loose tube filling compound - 100% cable core filling - PSP enhancing moisture-proof ·Standards GYTS cable complies with Standard YD/T 901-2001as well as IEC 60794-1.
|
Optical Characteristics | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||
·Technical Parameters
Cable Type | Fiber Count | Tubes | Fillers | Cable Diameter mm | Cable Weight kg/km | Tensile Strength Long/Short Term N | Crush Resistance Long/Short Term N/100mm | Bending Radius Static mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-2~6 | 2~6 | 1 | 4 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-8~12 | 8~12 | 2 | 3 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-14~18 | 14~18 | 3 | 2 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-20~24 | 20~24 | 4 | 1 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-26~30 | 26~30 | 5 | 0 | 10.2 | 116 | 600/1500 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-32~36 | 32~36 | 6 | 0 | 10.6 | 129 | 1000/3000 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-38~48 | 38~48 | 4 | 1 | 11.2 | 141 | 1000/3000 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-50~60 | 50~60 | 5 | 0 | 11.2 | 141 | 1000/3000 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-62~72 | 62~72 | 6 | 0 | 12.0 | 159 | 1000/3000 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-74~84 | 74~84 | 7 | 1 | 13.6 | 209 | 1000/3000 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-86~96 | 86~96 | 8 | 0 | 13.6 | 209 | 1000/3000 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-98~108 | 98~108 | 9 | 1 | 15.4 | 232 | 1000/3000 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-110~120 | 110~120 | 10 | 0 | 15.4 | 232 | 1000/3000 | 300/1000 | 10D/20D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GYTS-122~132 |
Description The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. The tubes are filled with a water-resistant filling compound. A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. The PSP is longitudinally applied over the cable core, which is filled with the filling compound to protect it from water ingress. The cable is completed with a PE sheath. ·Characteristics · Good mechanical and temperature performance · High strength looes tube that is hydrolysis resistant · Special tube filling compound ensure a critical protection of fiber · Specially designed compact structure is good at preventing loose tubes from shrinking · Crush resistance and flexibility · PE sheath protects cable from ultraviolet radiation · The following measures are taken to ensure the cable watertight: - Steel wire used as the central strength member - Loose tube filling compound - 100% cable core filling - PSP enhancing moisture-proof ·Standards GYTS cable complies with Standard YD/T 901-2001as well as IEC 60794-1. Optical Characteristics G.652 G.655 50/125μm 62.5/125μm Attenuation (+20℃) @850nm ≤3.0 dB/km ≤3.0 dB/km @1300nm ≤1.0 dB/km ≤1.0 dB/km @1310nm ≤0.36 dB/km ≤0.40 dB/km @1550nm ≤0.22 dB/km ≤0.23dB/km Bandwidth (Class A) @850nm ≥500 MHz·km ≥200 MHz·km @1300nm ≥1000 MHz·km ≥600 MHz·km Numerical Aperture 0.200±0.015NA 0.275±0.015NA Cable Cut-off Wavelengthλcc ≤1260nm ≤1480nm ·Technical Parameters Cable Type Fiber Count Tubes Fillers Cable Diameter mm Cable Weight kg/km Tensile Strength Long/Short Term N Crush Resistance Long/Short Term N/100mm Bending Radius Static mm GYTS-2~6 2~6 1 4 10.2 116 600/1500 300/1000 10D/20D GYTS-8~12 8~12 2 3 10.2 116 600/1500 300/1000 10D/20D GYTS-14~18 14~18 3 2 10.2 116 600/1500 300/1000 10D/20D GYTS-20~24 20~24 4 1 10.2 116 600/1500 300/1000 10D/20D GYTS-26~30 26~30 5 0 10.2 116 600/1500 300/1000 10D/20D GYTS-32~36 32~36 6 0 10.6 129 1000/3000 300/1000 10D/20D GYTS-38~48 38~48 4 1 11.2 141 1000/3000 300/1000 10D/20D GYTS-50~60 50~60 5 0 11.2 141 1000/3000 300/1000 10D/20D GYTS-62~72 62~72 6 0 12.0 159 1000/3000 300/1000 10D/20D GYTS-74~84 74~84 7 1 13.6 209 1000/3000 300/1000 10D/20D GYTS-86~96 86~96 8 0 13.6 209 1000/3000 300/1000 10D/20D GYTS-98~108 98~108 9 1 15.4 232 1000/3000 300/1000 10D/20D GYTS-110~120 110~120 10 0 15.4 232 1000/3000 300/1000 10D/20D GYTS-122~132
